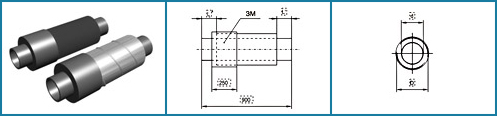

Укороченный концевой элемент стальной, стальной оцинкованный в полиэтиленовой и оцинкованной трубе-оболочке
| ТРУБА СТАЛЬНАЯ | ||||||||
|---|---|---|---|---|---|---|---|---|
| dy, мм | d, мм | S, мм | ГОСТ на трубу стальную | Защитная труба-оболочка | Расчетная масса 1 метра изделия, кг | |||
| Dп.ц, мм | Sп, мм | S*ц, мм | П | Ц | ||||
| 25 | 32 | 3.0 | 8731 8733 |
110 | 2.5 | 0.55 | 3.6 | 3.8 |
| 32 | 38 | 3.0 | 110 | 2.5 | 0.55 | 3.9 | 4.2 | |
| 40 | 45 | 3.0 | 125 | 2.5 | 0.55 | 4.4 | 4.7 | |
| 50 | 57 | 3.0 | 10704 | 125 | 2.5 | 0.55 | 5.4 | 5.7 |
| 65 | 76 | 3.0 | 140 | 3.0 | 0.55 | 6.8 | 7.2 | |
| 80 | 89 | 4.0 | 160 | 3.0 | 0.55 | 9.8 | 10.2 | |
| 100 | 108 | 4.0 | 180 | 3.0 | 0.55 | 12.4 | 12.6 | |
| 100 | 114 | 4.0 | 200 | 3.2 | 0.55 | 13.4 | 13.7 | |
| 125 | 133 | 4.0 | 225 | 3.5 | 0.55 | 15.3 | 15.7 | |
| 150 | 159 | 4.5 | 250 | 3.9 | 0.55 | 19.9 | 20.5 | |
| 200 | 219 | 6.0 | 315 | 4.9 | 0.55 | 34.3 | 34.4 | |
| 250 | 273 | 7.0 | 400 | 5.6 | 0.70 | 48.7 | 48.5 | |
| 300 | 325 | 7.0 | 450 | 5.6 | 0.70 | 58.8 | 58.5 | |
| 350 | 377 | 7.0 | 500 | 6.2 | 0.70 | 69.0 | 68.4 | |
| 400 | 426 | 7.0 | 560 | 7.0 | 0.70 | 78.5 | 76.8 | |
| 500 | 530 | 7.0 | 20295 | 710 | 8.9 | 0.70 | 104.1 | 99.0 |
| 600 | 630 | 8.0 | 800 | 10.0 | 1.00 | 137.4 | 129.7 | |
| 700 | 720 | 8.0 | 900 | 11.2 | 1.00 | 157.5 | 150.5 | |
| 800 | 820 | 9.0 | 1000 | 12.4 | 1.00 | 200.6 | 189.0 | |
| 900 | 920 | 10.0 | 1100 | 13.8 | 1.00 | 225.1 | 211.2 | |
| 1000 | 1020 | 11.0 | 1200 | 14.9 | 1.00 | 274.4 | 256.5 | |
 |
|
|
||||||
*-допускается изготовление оцинкованной трубы-оболочки с толщиной стенки от 0,35мм в зависимости от конкретных условий проектирования и технико-экономических обоснований;
Изделия с выводом кабеля СОДК дополнительно комплектуются кабелем NYM 3 х1,5 длиной 8м.
| Код изделия: Концевой элемент трубопровода Ук Ст |
X | -1-ППУ- | X | -ЗМ |
| Пример: Концевой элемент трубопровода Ук Ст 1020-1-ППУ-ОЦ-ЗМ | ||||
| Тип защитной трубы-оболочки |
Код | |
|---|---|---|
| Полиэтиленовая труба-оболочка | ПЭ | |
| Спирально-навивная труба-оболочка из тонколистовой оцинкованной стали (по ГОСТ 14918) | ОЦ |
| ТРУБА ОЦИНКОВАННАЯ | ||||||||
|---|---|---|---|---|---|---|---|---|
| dy, мм | d, мм | S, мм | ГОСТ на трубу стальную | Защитная труба-оболочка | Расчетная масса 1 метра изделия, кг | |||
| Dп.ц, мм | Sп, мм | S*ц, мм | П | Ц | ||||
| 25 | 33.5 | 3.2 | 3262 | 110 | 2.5 | 0.55 | 3.9 | 4.1 |
| 32 | 42.3 | 3.2 | 110 | 2.5 | 0.55 | 4.5 | 4.7 | |
| 40 | 48.0 | 3.5 | 125 | 2.5 | 0.55 | 5.1 | 5.4 | |
| 50 | 60.0 | 3.5 | 125 | 2.5 | 0.55 | 6.3 | 6.7 | |
| 65 | 75.5 | 4.0 | 140 | 2.5 | 0.55 | 8.5 | 8.9 | |
| 80 | 88.5 | 4.0 | 160 | 3.0 | 0.55 | 10.0 | 10.5 | |
| 100 | 114 | 4.5 | 200 | 3.0 | 0.55 | 14.4 | 14.7 | |
| 125 | 140.0 | 4.5 | 225 | 3.5 | 0.55 | 17.8 | 18.1 | |
| 150 | 165.0 | 4.5 | 250 | 3.9 | 0.55 | 21.0 | 21.6 | |
|
|
|
||||||
| Код изделия: Концевой элемент трубопровода Ук Ц |
X | -1-ППУ- | X | -ЗМ |
| Пример: Концевой элемент трубопровода Ук Ц 165.0-1-ППУ-ПЭ-ЗМ | ||||
| Тип защитной трубы-оболочки |
Код | |
|---|---|---|
| Полиэтиленовая труба-оболочка | ПЭ | |
| Спирально-навивная труба-оболочка из тонколистовой оцинкованной стали (по ГОСТ 14918) | ОЦ |
